A DC прекъсвачзащитава електрическите вериги с постоянен ток от прекомерен ток и, в зависимост от конструкцията си, от късо съединение. За разлика от системите с променлив ток, системите с постоянен ток нямат естествен ток, пресичащ нулата на всеки полупериод, което прави прекъсването на дъгата по-предизвикателно. Това ръководство обяснява работата на прекъсвача за постоянен ток, основните типове, основните рейтинги, изискванията за приложение, съображенията за инсталиране, често срещаните грешки при закупуване и практиките за поддръжка, за да помогне на купувачите да изберат подходяща защита за техните електрически системи.
1. Какво е DC прекъсвач?

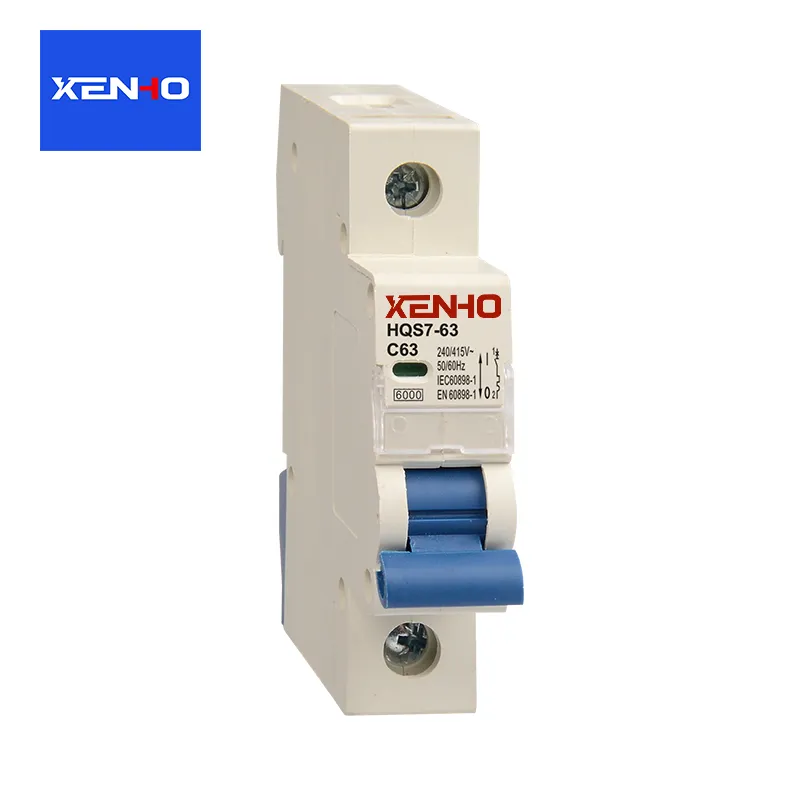

A DC прекъсваче устройство за електрическа защита, предназначено да прекъсва постоянен ток, когато верига претърпи претоварване, късо съединение или друго определено състояние на повреда. Чрез отваряне на веригата той помага за защита на кабели, електрическо оборудване, компоненти за преобразуване на мощност и свързани товари от потенциално увреждащ ток.
Постоянният ток тече предимно в една посока. Обикновено се захранва от батерии, фотоволтаични панели, горивни клетки и DC захранвания. Тъй като тези технологии стават все по-важни в съвременните енергийни и индустриални системи, надеждната защита на постоянен ток се превърна в съществена част от дизайна на електрическата система.
Защо защитата на постоянен ток е важна?
Прекомерният ток може да прегрее проводниците, да повреди изолацията, да повреди електронните компоненти и да създаде опасност от пожар. Правилно избраният прекъсвач ограничава продължителността на тока на повреда, като изключва засегнатата верига според нейните проектирани работни характеристики.
- Защита на оборудването:Помага за предотвратяване на повреда на батерии, инвертори, контролери и други свързани устройства.
- Защита на кабела:Намалява риска от прегряване на проводника, когато защитното устройство е правилно координирано с номиналните стойности на кабела.
- Оперативна непрекъснатост:Позволява да се изолират повредите, така че незасегнатите вериги да могат да продължат да работят там, където архитектурата на системата позволява.
- Удобство при поддръжка:Осигурява средство за изолиране на веригата, когато устройството е подходящо за тази цел и се използва според неговите инструкции.
- Безопасност на системата:Поддържа координирана стратегия за защита заедно със заземяване, изолация и други електрически предпазни мерки.
Прекъсвачът сам по себе си не е пълно решение за безопасност. Ефективната защита също зависи от правилния дизайн на системата, подходящо окабеляване, подходящи изчисления на тока на повреда и съответствие с приложимите електрически кодове.
2. Как работи прекъсвачът за постоянен ток?
DC прекъсвачът следи тока, протичащ през веригата, и прекъсва тока, когато неговият работен механизъм открие квалифицираща повреда. Точният процес зависи от конструкцията на прекъсвача, характеристиките на задействане и предвиденото приложение.
Защита от претоварване
Претоварване възниква, когато една верига носи повече ток от предвиденото за продължителен период. Например промишлено захранване с постоянен ток може да работи над проектния си товар поради прекомерно търсене или неизправен компонент.
Много миниатюрни DC прекъсвачи използват термичен механизъм за задействане. Излишният ток загрява биметален елемент, докато се огъне достатъчно, за да освободи механизма за задействане. Тази реакция обикновено зависи от времето: при умерено претоварване може да отнеме повече време, за да се изключи, отколкото при много по-голямо претоварване.
Защита от късо съединение
Късо съединение създава нежелан път с ниско съпротивление, който може да произведе изключително висок ток. Много термомагнитни прекъсвачи включват механизъм за магнитно задействане, който реагира бързо на висок ток на повреда. Вместо това електронните прекъсвачи могат да използват сензори и контролни вериги, за да открият определени условия на повреда и да инициират прекъсване.
Прекъсвачът трябва да има подходящо DC напрежение и достатъчна DC прекъсваща способност за очаквания ток на повреда в точката на инсталиране. Високият номинален ток сам по себе си не показва, че устройството може безопасно да прекъсне късо съединение.
Прекъсване на дъгата
Когато контактите се разделят, докато тече ток, между тях може да се образува електрическа дъга. В AC вериги токът естествено преминава през нула по време на всеки цикъл, като помага на дъгата да изгасне. Постоянният ток не осигурява същото повтарящо се пресичане на нулата при нормални стационарни условия.
Поради тази причина прекъсвачите за постоянен ток могат да използват специално проектирани контактни механизми, дъгови улеи, системи с магнитна дъга или други структури за контрол на дъгата. Тези функции помагат за удължаване, охлаждане, разделяне или гасене на дъгата, така че веригата да може да бъде прекъсната безопасно в рамките на номиналните работни условия на устройството.
3. По какво се различава прекъсвачът за постоянен ток от прекъсвача за променлив ток?
DC и AC прекъсвачите имат една и съща основна цел, но техните изисквания за прекъсване могат да се различават значително. Изборът на устройство само защото неговият ток съвпада с веригата може да доведе до неадекватна защита.
| Сравнителен фактор | DC прекъсвач | AC прекъсвач |
|---|---|---|
| Текущо поведение | Токът обикновено тече в една посока. | Токът периодично променя посоката си в типичните AC системи. |
| Текущо преминаване през нулата | Няма повтарящо се естествено преминаване през нулата при стабилни условия на DC. | Обикновено има периодично преминаване на тока през нулата. |
| Прекъсване на дъгата | Изисква дизайн и рейтинг, подходящи за гасене на DC дъга. | Проектиран според характеристиките на определената AC система. |
| Номинално напрежение | Трябва да е подходящ за напрежението на системата за постоянен ток и конфигурацията на веригата. | Трябва да е подходящ за AC напрежение и системна конфигурация. |
| Типични приложения | Батерийни системи, слънчеви фотоволтаици, разпределение на постоянен ток и промишлени DC товари. | Разпределение на сгради, променливотокови двигатели, осветление и общи променливотокови захранващи системи. |
Някои прекъсвачи са сертифицирани както за AC, така и за DC работа, но техните рейтинги и допустими конфигурации може да се различават. Продукт с двоен рейтинг трябва да бъде инсталиран в съответствие със специфичните рейтинги и електрически схеми, предоставени от неговия производител.
4. Какви видове DC прекъсвачи се предлагат?
Най-подходящият DC прекъсвач зависи от товара, характеристиките на повредата, необходимото време за реакция, наличното пространство и стратегията за поддръжка. Разбирането на основните дизайни помага на купувачите да сравняват продуктите по-точно.
Термомагнитни DC прекъсвачи
Термомагнитните прекъсвачи комбинират термична защита от претоварване с магнитна защита от късо съединение. Те обикновено се считат за DC разпределителни панели, контролни вериги и избрани индустриални приложения.
- Осигурете две допълващи се форми на защита от свръхток.
- Може да бъде подходящ за широк спектър от изисквания за рутинно разпространение.
- Изисквайте внимателна проверка на кривите на изключване и стойностите на прекъсване на постоянен ток.
Електронни DC прекъсвачи
Електронните дизайни използват сензори за ток и електронни управляващи вериги за откриване на определени условия на повреда. В зависимост от продукта, те могат да осигурят регулируеми защитни прагове, индикация за състояние, дистанционно наблюдение или комуникационни функции.
Тези функции могат да бъдат ценни в автоматизирани съоръжения и системи, където времето за престой е скъпо. Купувачите обаче трябва да потвърдят дали продуктът е конвенционален механичен прекъсвач, електронен защитен превключвател или устройство в твърдо състояние, тъй като техните методи на прекъсване и поведение при повреда могат да се различават.
Миниатюрни DC прекъсвачи
Миниатюрните прекъсвачи са компактни устройства, използвани в подходящи приложения за разпределение на постоянен ток с ниско напрежение. Техният малък отпечатък може да опрости оформлението на панелите, но тяхната пригодност все още зависи от номиналното напрежение, капацитета на прекъсване, разположението на полюсите и одобрената от производителя DC конфигурация.
Автоматични прекъсвачи с формован корпус и промишлени DC прекъсвачи
Предлагат се прекъсвачи с формован корпус и други промишлени прекъсвачи за системи с по-взискателни нива на ток, условия на повреда или изисквания за инсталиране. В зависимост от модела, те могат да предложат регулируеми настройки за изключване, аксесоари, спомагателни контакти и интеграция с промишлени разпределителни уреди.
Специализирани DC защитни устройства
Слънчевите фотоволтаични масиви, системите за съхранение на енергия от батерии, оборудването за зареждане на електрически превозни средства и други енергийни приложения може да изискват защитни устройства, проектирани за специфични електрически характеристики. Например, фотоволтаичните вериги могат да изпитат продължителни DC дъги, докато батериите могат да доставят много високи токове на повреда.
Специализираното приложение не изисква автоматично една конкретна категория прекъсвач. Подходящото решение трябва да бъде установено от дизайна на системата, приложимите стандарти, инструкциите за оборудването и оценката на тока на повреда.
5. Къде се използват DC прекъсвачи?
DC прекъсвачите се използват навсякъде, където захранването с постоянен ток се нуждае от контролирана защита от претоварване и надеждна изолация. Работните условия варират значително между приложенията, така че устройство, подходящо за една инсталация, може да не е подходящо за друга.
Слънчеви фотоволтаични системи
Слънчевите инсталации използват защита от постоянен ток в подходящи вериги, свързани с масиви, комбинатори и инвертори. Избраното оборудване трябва да отчита максимално напрежение на системата, наличен ток на повреда, излагане на околната среда и специфичните изисквания на фотоволтаичната верига.
Съхранение на енергия в батерията
Батерийните системи могат да доставят значителен ток на повреда, особено когато множество клетки или батерийни модули са свързани паралелно. Изборът на защита трябва да вземе предвид химическия състав на батерията, напрежението на системата, наличния ток на късо съединение, оразмеряването на проводника и координацията със системите за управление и изолация на батерията.
Индустриална автоматизация и управление
Индустриалните контролни панели често разпределят постоянен ток към сензори, релета, изпълнителни механизми, контролери и комуникационно оборудване. Подходящата защита може да помогне за изолирането на дефектен клон без ненужно прекъсване на всяко свързано устройство, при условие че защитната схема е правилно координирана.
Телекомуникации и инфраструктура за данни
Телекомуникационните инсталации и някои инфраструктурни системи за данни използват разпределение на постоянен ток за мрежово оборудване и резервни консумативи. Изискванията за висока наличност правят предсказуемото изолиране на повредата и подходящата координация на оборудването особено важни.
Електрически превозни средства и инфраструктура за зареждане
Системите за електрически превозни средства и инсталациите за зареждане включват специфични нива на напрежение, текущи профили и изисквания за безопасност. Защитните устройства трябва да бъдат избрани според предназначението им в системата и трябва да отговарят на приложимите продуктови стандарти и изисквания за инсталиране.
| Приложение | Загриженост за избор на ключ | Допълнително внимание |
|---|---|---|
| Слънчева PV | Максимално постоянно напрежение и номинална мощност на прекъсване | Специфични за PV изисквания и излагане на открито |
| Съхранение на батерията | Предполагаем ток на повреда | Конфигурация на батерията и координация на защитата |
| Промишлен контрол | Товарен ток и характеристики на изключване | Панелно пространство и селективност |
| Телекомуникации | Изисквания за системно напрежение и непрекъснатост | Изолация на клонове и резервно захранване |
| EV инфраструктура | Оценки и стандарти, специфични за приложението | Архитектура на инсталацията и координация на системата |
6. Как избирате правилния DC прекъсвач?
Изборът на прекъсвач за постоянен ток не е просто въпрос на съпоставяне на неговата номинална мощност спрямо товара. Купувачите трябва да оценят пълната електрическа система, да проверят техническата документация на продукта и да потвърдят, че избраното устройство е подходящо за действителните условия на повреда.
Стъпка 1: Потвърдете системното напрежение
Определете максималното постоянно напрежение, което прекъсвачът може да изпита, включително съответните работни и системни условия. Номиналното напрежение трябва да е достатъчно за веригата, а разрешеното разположение на полюсите трябва да съответства на инструкциите на производителя.
В някои конструкции множество полюси могат да бъдат свързани последователно, за да се постигне определено номинално постоянно напрежение. Това е разрешено само когато изрично се поддържа от производителя и е инсталирано съгласно определената електрическа схема. Свързването на полюси последователно не увеличава автоматично одобреното номинално напрежение на устройството.
Стъпка 2: Определете необходимия ток
Изчислете очаквания продължителен ток и вземете предвид характеристиките на натоварването, тока на проводника, температурата на околната среда, условията на корпуса и приложимите електрически кодове. Товари със значителни пускови или преходни токове може също да изискват подходяща характеристика на изключване.
Номиналната мощност на прекъсвача трябва да защитава свързаните проводници и оборудване, като същевременно отговаря на нормалните работни условия. Просто избирането на по-висок номинален ток, за да се избегне неприятно изключване, може да компрометира защитата, ако окабеляването и оборудването не са съответно оценени.
Стъпка 3: Проверете DC прекъсващия капацитет
Капацитетът на прекъсване е една от най-важните спецификации за преглед. Той показва максималния ток на повреда, който прекъсвачът е проектиран и номинален да прекъсва при определени условия на изпитване.
Определете очаквания ток на късо съединение в точката на инсталиране и потвърдете, че номиналът на DC прекъсване на прекъсвача е достатъчен при предвиденото напрежение и конфигурация. Батерийните системи, например, може да изискват специално внимание, тъй като техният наличен ток на повреда може да бъде висок.
Стъпка 4: Изберете правилния брой полюси
Еднополюсни, двуполюсни и други конфигурации обслужват различни схеми на веригата. Правилният избор зависи от метода на заземяване на системата, проводниците, които трябва да бъдат изключени, и приложимите електрически правила.
Не приемайте, че всеки проводник трябва да се превключва по един и същи начин във всички системи с постоянен ток. Потвърдете изискванията за конкретното приложение и дали устройството е одобрено за предложеното превключване.
Стъпка 5: Проверете характеристиките на пътуването и координацията
Прегледайте кривата време-ток на производителя и характеристиките на свързания товар. Защитата трябва да реагира достатъчно бързо, за да защити проводниците и оборудването, като същевременно избягва ненужни прекъсвания по време на нормална работа.
В системи с няколко защитни устройства, координацията помага да се гарантира, че устройството, което е най-близо до повредата, работи, когато е възможно. Действителната селективност зависи от поведението на устройството във времето и тока, нивата на повреда и координираните данни на производителя.
Стъпка 6: Оценете условията на околната среда
Температура, влажност, прах, вибрации, корозия и вентилация на корпуса могат да повлияят на пригодността и работата на електрическото оборудване. Външните соларни инсталации и промишлени среди може да изискват подходящи заграждения, защита от проникване и намаляване на температурата.
Стъпка 7: Проверка на стандартите и документацията
Проверете приложимите продуктови стандарти, изисквания за сертифициране, инструкции за инсталиране и техническа документация. В зависимост от устройството и пазара, съответните стандарти може да включват IEC 60947-2 за приложими прекъсвачи, IEC 60898-2 за приложими AC/DC прекъсвачи или UL 489 за прекъсвачи с лят корпус и свързани продукти. Приложимостта зависи от категорията на продукта и обхвата на сертифициране.
Купувачите трябва да поискат точния лист с данни на модела, номинално постоянно напрежение, номинален ток, капацитет на прекъсване, одобрена конфигурация на полюсите, крива на изключване и съответната информация за сертифициране, преди да направят поръчка.
- Потвърдено максимално работно постоянно напрежение.
- Проверени са непрекъснатият ток на натоварване и токът на кабела.
- Оценен бъдещ ток на късо съединение.
- DC изключвателна способност, проверена при необходимото напрежение.
- Одобрен брой полюси и разположение на кабелите.
- Характеристиките на пътуването и координацията на защитата са прегледани.
- Условията на околната среда и пространството за монтаж са оценени.
- Потвърдени са необходимите стандарти, сертификати и документация.
7. Какви грешки трябва да избягват купувачите?
Много проблеми със защитата на веригата възникват по-скоро по време на спецификация, доставка или системна интеграция, отколкото по време на нормална работа. Разпознаването на често срещани грешки може да намали ненужните разходи и да подобри надеждността на инсталацията.
Избор на прекъсвач въз основа само на силата на тока
Две устройства с еднакъв номинален ток могат да имат различни номинални стойности на напрежението, капацитет на прекъсване, криви на изключване и разрешени приложения. Сравнете пълните спецификации, вместо да разчитате на едно число.
Използване на продукт само за променлив ток в постоянна верига
AC рейтингът не установява, че прекъсвачът може безопасно да прекъсне DC. Проверете изричния DC рейтинг и разрешената работна конфигурация в документацията на производителя.
Игнориране на наличния ток на повреда
Устройство с недостатъчна прекъсваща способност може да не е в състояние да прекъсне безопасно повредата. Това е особено важно при вериги, захранвани от батерии, и други системи, способни да доставят висок ток на късо съединение.
Пренебрегване на изискванията за полюс и полярност
Някои прекъсвачи за постоянен ток определят връзки, чувствителни към полярността, или специални подредби на последователни полюси. Обръщането на връзки или промяната на конфигурацията без разрешение може да повлияе на ефективността на прекъсването и да компрометира безопасността.
Необмисляне на бъдещи системни промени
Планирани увеличения на капацитета на батерията, допълнителни фотоволтаични струни или промени в разпределителната архитектура могат да повлияят на системното напрежение, ток и нивата на повреда. Прегледайте предвидимите изисквания за разширяване, преди да финализирате спецификациите, без да заменяте надеждността на бъдещето за правилния настоящ дизайн на защита.
Приемане на непълна техническа документация
Непълните таблици с данни затрудняват обективното сравняване на продуктите. Екипите за снабдяване трябва да изискват проверима специфична за модела информация и да изяснят всички липсващи оценки или подробности за сертифициране, преди да одобрят продукт.
8. Какви са основните практики за инсталиране и поддръжка?
Дори правилно избран прекъсвач за постоянен ток може да работи лошо, ако е инсталиран неправилно или се поддържа при неподходящи условия. Монтажът и поддръжката трябва да се извършват от квалифициран персонал в съответствие с инструкциите на производителя и приложимите разпоредби.
Най-добри практики за инсталиране
- Изолирайте източника на захранване:Следвайте одобрените процедури за блокиране и проверка, преди да работите по веригата. Не забравяйте, че батериите и фотоволтаичните модули могат да останат под напрежение при определени условия.
- Следвайте електрическата схема:Спазвайте разпределението на клемите, маркировките за полярност и всяко определено серийно разположение на полюсите.
- Използвайте подходящи проводници:Проверете оразмеряването на кабела, степените на изолация, съвместимостта на клемите и подготовката на проводника.
- Приложете определен въртящ момент:Затегнете клемите с посочения от производителя въртящ момент, за да намалите риска от разхлабени връзки и прегряване.
- Поддържайте опазването на околната среда:Инсталирайте прекъсвача в кутия, подходяща за околната среда, и спазвайте изискванията за вентилация и свободно пространство.
- Проверете завършената инсталация:Извършете проверките и тестовете, изисквани от дизайна на системата, инструкциите на продукта и приложимите разпоредби, преди да включите веригата.
Рутинна проверка и отстраняване на неизправности
Интервалите на проверка трябва да отразяват препоръките на производителя на оборудването, работната среда и критичността на инсталацията. Записите за поддръжка помагат за идентифициране на повтарящи се проблеми и подпомагат планираната подмяна.
- Проверете за видими повреди, обезцветяване, корозия или признаци на прегряване.
- Прегледайте записите за пътувания или системните аларми, когато са налични функции за наблюдение.
- Проучете многократните пътувания, вместо многократно нулиране на прекъсвача, без да идентифицирате причината.
- Уверете се, че клемите, монтажните устройства и корпусите остават в подходящо състояние.
- Заменете дефектните или повредени устройства с продукти с подходящи рейтинги и одобрения.
Прекъсвач, който изключва многократно, може да реагира правилно на претоварване, късо съединение, повреда в оборудването или неподходящо работно състояние. Квалифициран техник трябва да установи причината, преди да върне системата в експлоатация.
9. Често задавани въпроси
1. Каква е основната цел на прекъсвача за постоянен ток?
Основната му цел е да прекъсва прекомерния ток при определени условия на повреда, като помага за защита на проводници, електрическо оборудване и свързани товари. Устройството трябва да бъде правилно оценено за DC система и координирано с останалата част от защитната схема.
2. Какво се случва, ако AC прекъсвач се използва в DC верига?
Ако прекъсвачът не е предназначен за предвиденото DC приложение, той може да не успее да прекъсне безопасно тока, тъй като изгасването на DC дъгата може да бъде по-трудно. Използвайте само прекъсвач, чийто производител потвърди, че е подходящ за необходимото постоянно напрежение, ток и конфигурация на веригата.
3. Как да изчисля необходимия номинален ток на прекъсвача за постоянен ток?
Започнете с очаквания непрекъснат ток на натоварване, след това оценете амплитудата на проводника, поведението при натоварване, условията на околната среда, приложимите изисквания на кода и указанията на производителя за намаляване на мощността. Окончателният избор трябва да защитава веригата, като същевременно отговаря на законните условия на работа.
4. Защо DC изключвателната способност е важна?
Капацитетът на прекъсване определя дали прекъсвачът може безопасно да прекъсне определен ток на повреда при неговите номинални условия. Избраното устройство трябва да има достатъчен DC прекъсващ капацитет за очаквания ток на късо съединение в точката на инсталиране.
5. Може ли прекъсвач за постоянен ток да се използва в слънчева енергийна система?
Да, при условие че устройството е специално подходящо за съответната фотоволтаична верига и отговаря на изискванията за напрежение, ток, капацитет на прекъсване, екологични и регулаторни изисквания. Не всеки DC прекъсвач с общо предназначение е подходящ за всяко фотоволтаично приложение.
6. Каква е разликата между DC прекъсвач и DC предпазител?
Прекъсвачът използва механизъм, предназначен да отваря веригата и може да бъде нулиран след отстраняване на повредата, при условие че устройството остава работещо и производителят го разрешава. Предпазителят прекъсва тока чрез стопяване на своя елемент и обикновено изисква подмяна след работа. И двете устройства трябва да имат подходящи стойности на постоянен ток и възможности за прекъсване на повреда.
7. Винаги ли по-високият ток осигурява по-добра защита?
Не. Извънгабаритният прекъсвач може да не успее да защити проводниците или оборудването адекватно. Номиналната стойност трябва да бъде избрана въз основа на натоварването, тока на проводника, приложимите разпоредби и цялостния дизайн на системата, вместо просто да изберете най-голямата налична опция.
8. Каква информация трябва да предоставя, когато искам оферта за DC прекъсвач?
Осигурете напрежението на системата за постоянен ток, необходимия номинален ток, очаквания ток на късо съединение, ако е известен, приложението, конфигурацията на полюсите, средата на инсталиране, количеството, приложимите стандарти и всички специални изисквания. Споделянето на електрическа схема или спецификация на оборудването може да помогне на доставчика да оцени по-точно годността на продукта.
